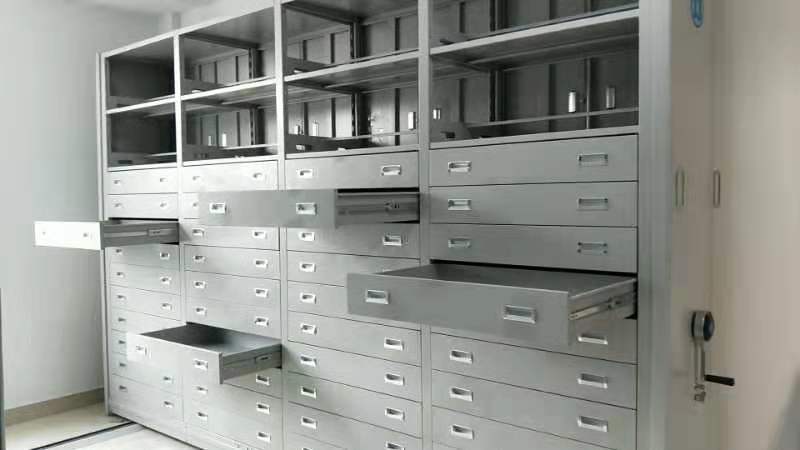

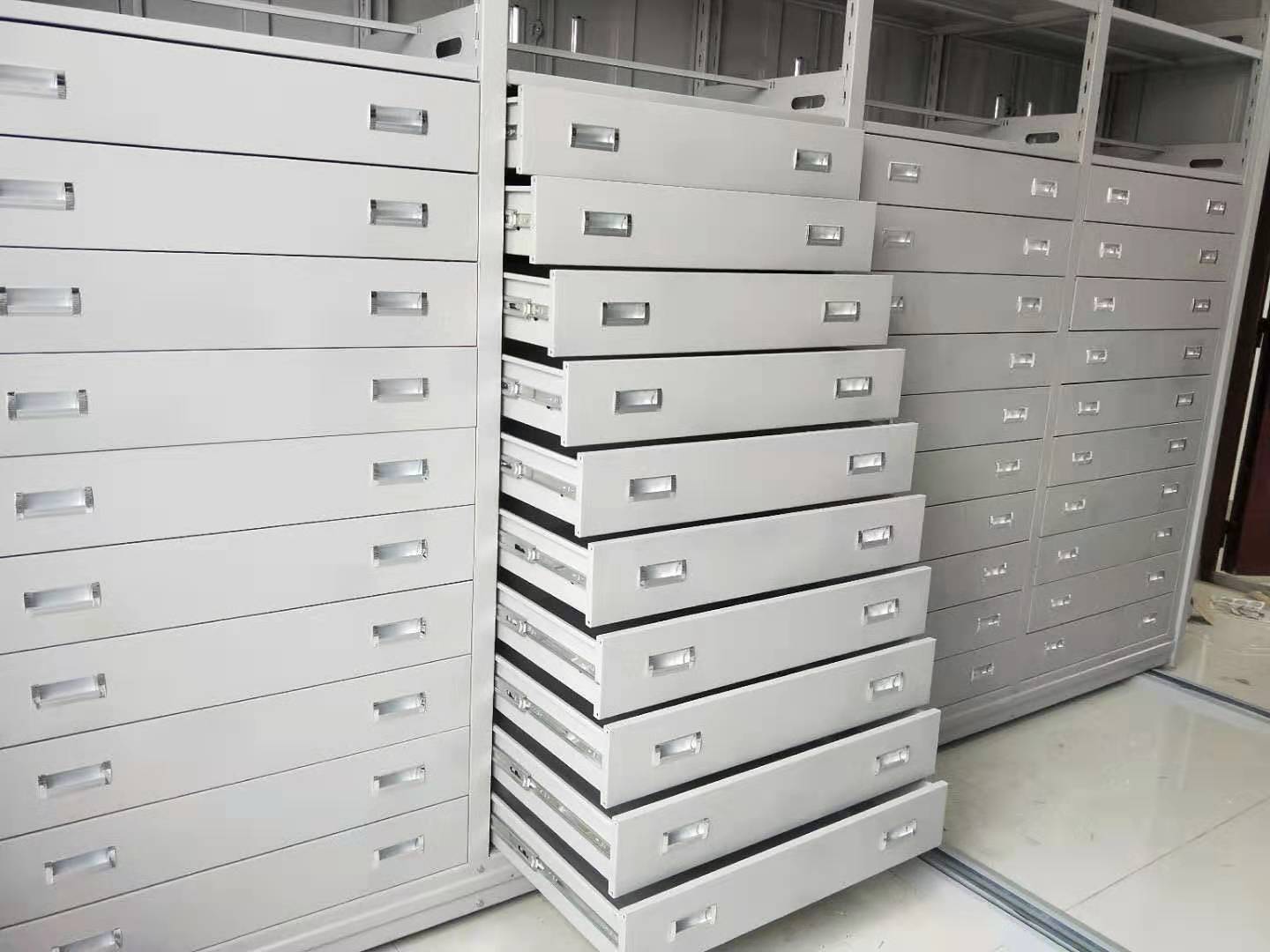

底圖密集柜實拍圖
底圖密集柜源于檔案密集柜的原理基礎上對圖紙存放裝具的一種開發；實現了對圖紙的保密封存、集中管理、防火、防潮、防鼠、防盜的保障。這種產品采用設有特別導軌的滾輪式結構抽屜式結構，實現對圖紙的平整存放，不會對圖紙造成損壞。按圖紙的標準一般只對0號底圖與1號底圖進行抽屜式結構制作，即一般分為0號底圖柜與1號底圖柜。
由底盤、道軌、立柱、、滾輪、抽屜、后背板、頂板、防塵減震密封裝置、傳動裝置等組成一個移動列，然后再由道軌使N個移動列組成一個方陣。每列移動列架體均裝有制動裝置，設在側面板中，開閉方便，安全系數大。各移動列之間裝有密封條，頂部裝有防塵板，合攏后無間隙，做到防塵、防鼠、防潮、防火的要求。檔案密集柜的所有零部件均選用上海寶鋼產優質冷軋鋼板經剪板、下料、沖床沖孔、沖角、折彎、電焊成型、表面磷化處理、高壓靜電噴塑。其中掛板、底盤檔、門板等零件則采用大型模具在200T油壓機上一次沖壓成型，精度高、互換性好。底座中的承重關鍵零件軸承檔是采用專用模具在油壓機上一次沖壓成型。為增大承重能力，軸承檔制成帶雙耳邊方正U型。軸與連接鋼管及鐵輪的連接方式采用圓柱銷加工口的連接方式。鋼管為無縫鋼管，管壁厚度3mm避免采用彈簧銷連接，避免彈簧變形失效，失去彈力，導致彈簧容易脫落，造成軸管或軸輪分離，極易出現傳動系統故障。 操作時當人進入相鄰二架體前，必須先用自鎖柄鎖定二 架體，以防架體意外移動而擠傷工作人員。
